Détails sur le produit:
Conditions de paiement et expédition:
|
| Produit: | Tableau de connexions MPO MTP ultra haute densité | Capacité des fibres: | 120F-1U 288F-2U |
|---|---|---|---|
| Dimensions (L x P x H): | 483 mm × 335 mm × 1U 483 mm × 335 mm × 2U | Mode fibre: | G657A1 ; OM1 ; OM2 ; OM3 ; OM4 |
| Connecteur A: | MPO/PC ; MPO/APC ; MTP/PC ; MTP/APC | Connecteur b: | Quad LC |
| Finition de peinture: | Couche en poudre Mat Finition | Matériel: | SPCC (tôle d'acier laminée à froid) |
| Couleur de peinture: | 9005 : noir RAL | ||
| Mettre en évidence: | Fibre optique Jarretière,LC au câble de correction de fibre de LC |
||

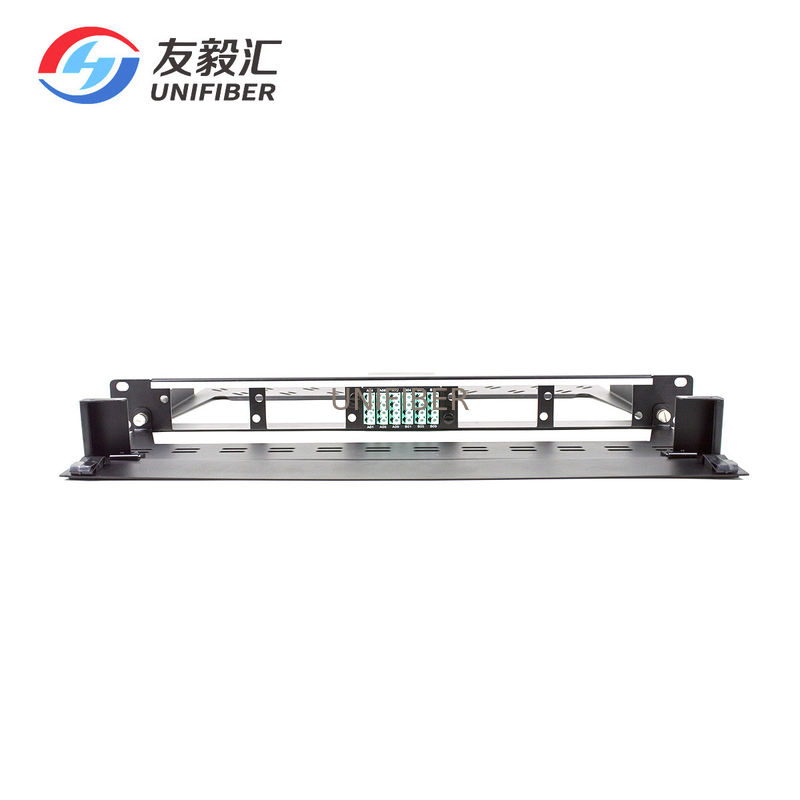

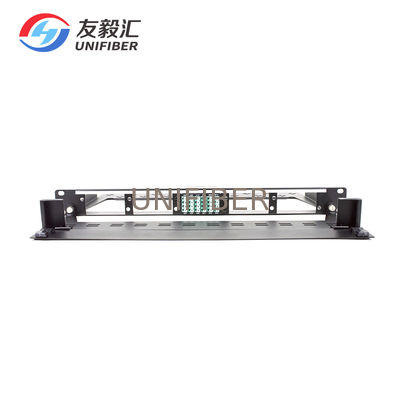

Panel de patch MPO MTP à haute densité 1U 120F 5x24F Module de cassette séparé avec adaptateurs OM3 Quad LC
Le système de fibres a une demande de plus en plus élevée sur les connecteurs de fibre optique avec les changements de la fibre mono-mode à la fibre multi-mode, de 10G à 40G, 100G.La transmission Ethernet de 40G et 100G devient également la tendance en développement dans le système de câblage des centres de donnéesLes connecteurs traditionnels sont de plus en plus difficiles à réaliser multi-fibre et haute performance.le connecteur MTP/MPO à haute densité a été un port standard dans la transmission Ethernet de 40G et 100G.
Caractéristiques:
19" monture à support, le panneau et les modules sont en tôle d'acier laminée à froid.

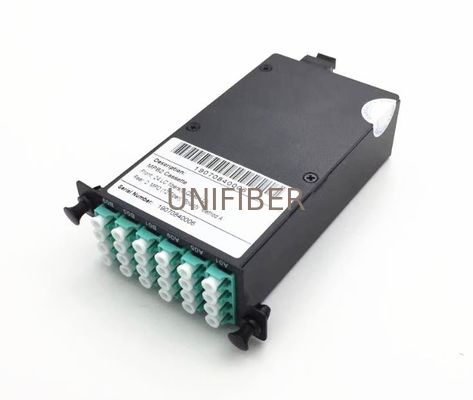

Modulaire dans la conception avec une densité plus élevée, le mini-module spécial est livré avec jusqu'à 24 ports d'adaptateur LC ou 12 ports d'adaptateur SC et passe à la connexion MTP/MPO.
La capacité des panneaux de patch 1U atteint 120F entièrement chargés avec 5 modules et la capacité des panneaux de patch 2U atteint 288F entièrement chargés avec 12 modules, ce qui permet d'économiser plus d'espace pour les grands centres de données et de réduire les coûts combinés.
Une conception d'installation sans outil unique pour un montage et une installation faciles et rapides.
Module pré-terminé en usine, plug and play sur place, pas besoin d'épissage de fibres et de câblage qui économise le coût de la main-d'œuvre.
Ce système peut également prendre en charge l'application d'un hybride optoélectronique avec une prise RJ45 standard, réaliser la fonction de distribution de réseau et couvrir une application plus large.
La fonction de gestion du câble avant est convenable pour la gestion du câble et l'identification de l'étiquette de liaison.
Application du projet
Équipement et dispositifs hautement intégrés
Système de câblage à haute densité
Commutation entre la ligne principale et la ligne de distribution
Connexion de la ligne principale
Réseaux de zone locale
Réseaux à large bande
Spécification
