Détails sur le produit:
Conditions de paiement et expédition:
|
| Longueur d'onde d'opération: | Grille d'UIT 100GHz | Type de fibre: | 250um découvrent le tube lâche de la fibre 0.9/2.0/3.0mm |
|---|---|---|---|
| Longueur de fibre: | 1m ou adapté aux besoins du client | Connecteur d'In/Out: | ST DE SC LC DE FC |
| Nombre de canaux: | 4/8/16CH | la 1ère Manche: | C21 C22 C23… C59 C60 C61 |
| Configuration: | Mux/Demux | paquets: | Les ABS enferment dans une boîte, cassette de LGX, support monté |
| Mettre en évidence: | multiplexeur optique de fibre,Multiplexeur de passif de CWDM |
||

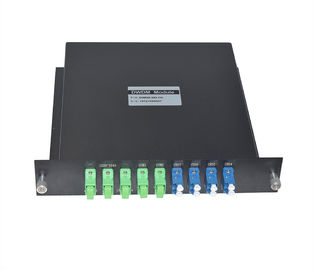

module embrochable de 100GHz 2x4ch DWDM Mux/Demux, 5G WDM/CWDM/DWDM passif dans la boîte de LGX
Le multiplexeur dense (DWDM) de division de longueur d'onde du 100GHz d'UNIFIBER utilise la technologie de revêtement de la couche mince et la conception de propriété industrielle du métal de non-flux collant l'emballage micro d'optique pour réaliser optique s'ajoutent et chutent aux longueurs d'onde d'UIT. Elle fournit la longueur d'onde de centre de canal d'UIT, la basse perte par insertion, l'isolement élevé de canal, la bande de passage large, la sensibilité de basse température et le chemin optique libre d'époxyde. Elle peut être employée pour la longueur d'onde ajoutent/baisses dans le système de réseau de télécommunication.
Caractéristiques
DWDM MUX est basé sur l'utilisation de la grille d'UIT de longueur d'onde
Isolement élevé de la Manche
Basse perte par insertion
L'époxyde optique de chemin libèrent
Telcordia 1221 conforme
TDL très réduit
Applications
Réseau de DWDM
Réseaux de PON
Liens de CATV
Amplificateur optique de fibre
Paramètres
| Paramètre | Unité | Valeur | |||||
| Longueur d'onde centrale | nanomètre | Grille d'ITU-T | |||||
| Espacement de la Manche | nanomètre | 0,8 (100GHz) | 1,6 (200GHz) | ||||
| Nombre de canaux | ---- | 8 | 16 | 8 | |||
| Bande passante de la Manche | Minute | nanomètre | 0,11 | 0,11 | 0,25 | ||
| Perte par insertion | Ty | DB | 3 | 4 | 3 | ||
| Maximum | DB | 2,5 | 3,5 | 3,5 | |||
| Ondulation | Maximum | DB | 0,5 | 0,5 | 0,5 | ||
| Uniformité de la Manche | Maximum | DB | 1 | 1,5 | 1 | ||
| Isolement | Canaux adjacents | Minute | DB | 25 | |||
| Canaux non adjacents | Minute | DB | 40 | ||||
| Directivité | Minute | DB | 50 | ||||
| Perte de retour optique | Minute | DB | 45 | ||||
| PDL | Maximum | DB | 0,15 | ||||
| Stabilité thermique | Maximum | dB/°C | 0,007 | ||||
| Longueur d'onde thermique DriftMax | Maximum | nm/°C | 0,001 | 0,002 | |||
| Température de fonctionnement | °C | 0 à 70 | |||||
| Température de stockage | °C | - 40 à 85 | |||||
| Dimension de paquet | millimètre | 140 100 13 | |||||
| Manipulation maximum de puissance | mW |
300 |
|||||
