Détails sur le produit:
Conditions de paiement et expédition:
|
| Tension: | 3V 5V | Modèle de contrôle: | Verrouillage ou Non-verrouillage |
|---|---|---|---|
| Type de fibre: | SM ou millimètre | Diamètre de fibre: | 250um 900um ou 2.0/3.0mm |
| Longueur d'onde: | 850nm 1310nm 1490nm 1550nm ..... | Connecteur: | ST DE SC LC DE FC… |
| Mettre en évidence: | Commutateur optique de fibre du SM millimètre,commutateur mécanique de la Manche 2x2 |
||

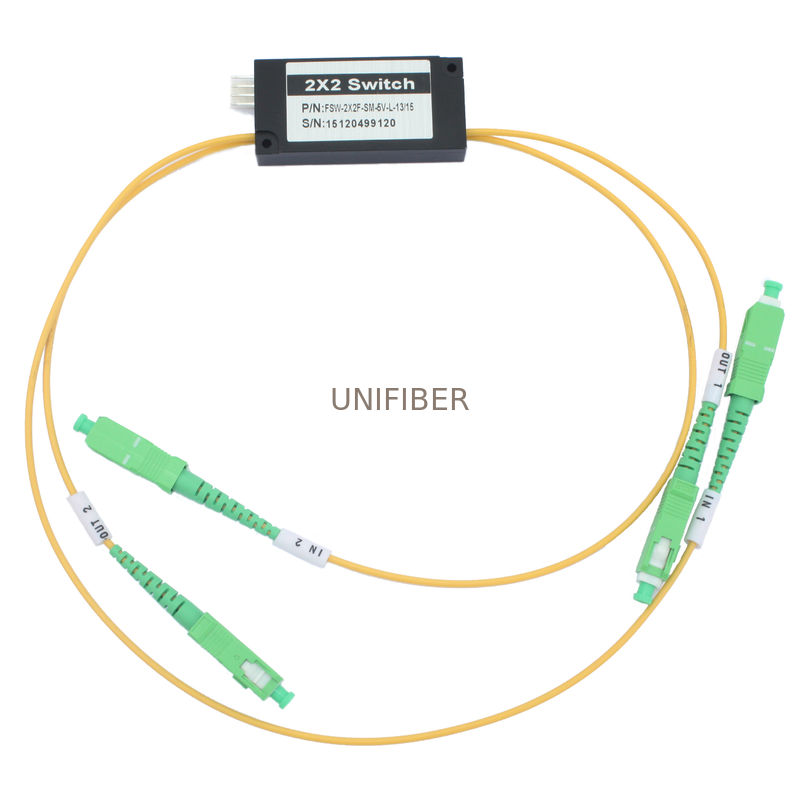

BA mécanique de by-pass de la Manche du commutateur optique 2x2 verrouillant le contrôle, 5V 1310/1550nm
2x2 type du by-pass A appui optique mécanique de commutateur de fibre (commutateur 2X2BA optique) toute la longueur d'onde 1260nm~1650nm ou 850nm à la longueur d'onde à plusieurs modes de fonctionnement, il offre la fiabilité ultra-haute, la basse perte par insertion, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques sont très utilisés pour le réseau, la protection, la protection d'émetteur et de récepteur, le système de test de réseau et les instrumentations optiques.
Caractéristiques
Design compact
Taille miniature
Temps court de commutation
Bidirectionnel
Basses déformations optiques
Bas entretien croisé
Basse perte par insertion
Gamme de longueurs d'onde fonctionnante large
Applications
Commutation de protection
Surveillance de réseau
OADM, OXC, OPM
| Paramètre | 2×2-MM/SM | |
| Gamme de longueurs d'onde (nanomètre) | 850±40 | 1260~1650 |
| Longueur d'onde fonctionnante | 850±40 | 1310/1490/1550/1625/1650 |
| Perte par insertion (DB) | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
| Perte de retour (DB) | MM≥30 | SM≥50 |
| Interférence (DB) | MM≥65 | SM≥70 |
| Perte dépendante de polarisation (DB) | ≤0.05 | |
| Perte dépendante de longueur d'onde (DB) | ≤0.25 | |
| Perte dépendante de la température (DB) | ≤0.25 | |
| Répétabilité (DB) | ≤±0.02 | |
| Alimentation d'énergie (V) | 3,0 ou 5,0 | |
| Vie (temps) | ≥10^7 | |
| Commutez le temps (Mme) | ≤8 | |
| Puissance de transmission (mW) | ≤500 | |
| Température de fonctionnement (℃) | -20~+70 | |
| Température de stockage (℃) | -40~+85 | |
| Poids (g) | 16 | |
| Dimension (millimètres) | (L) 28.0× (W) 12.6× (H) 8,0 | |
1, caractéristiques peut changer sans préavis.
2, au-dessus des spécifications sont pour le dispositif sans connecteur.
| Type | Pin | Commande électrique | Capteur de statut | ||||||
| 2×2 | Pin de lumière | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| Verrouillage | P1-P4, P2-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert |
| P1-P3, P2-P4 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin | |
| Non-verrouillage | P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert |
| P1-P3, P2-P4 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin | |
| Statut un | Statut deux |
 |
|
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 | 36~44mA | 125Ω |
| non-verrouillage 5V | 4.5~5.5 | 26~32mA | 175Ω |
| verrouillage 3V | 2.7~3.3 | 54~66mA | 50Ω |
| non-verrouillage 3V | 2.7~3.3 | 39~47mA | 70Ω |
