| Tension: | 3V 5V | Modèle de contrôle: | Verrouillage ou Non-verrouillage |
|---|---|---|---|
| Type de fibre: | SM ou millimètre | Diamètre de fibre: | 250um 900um ou 2.0/3.0mm |
| Longueur d'onde: | 850nm 1310nm 1490nm 1550nm ..... | Connecteur: | ST DE SC LC DE FC… |
| Mettre en évidence: | Commutateur optique de fibre du SM millimètre,commutateur mécanique de 1550nm 1x2 |
||

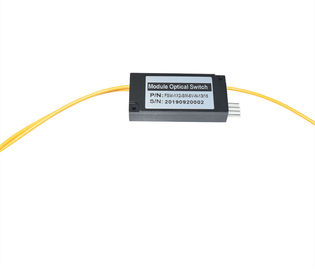

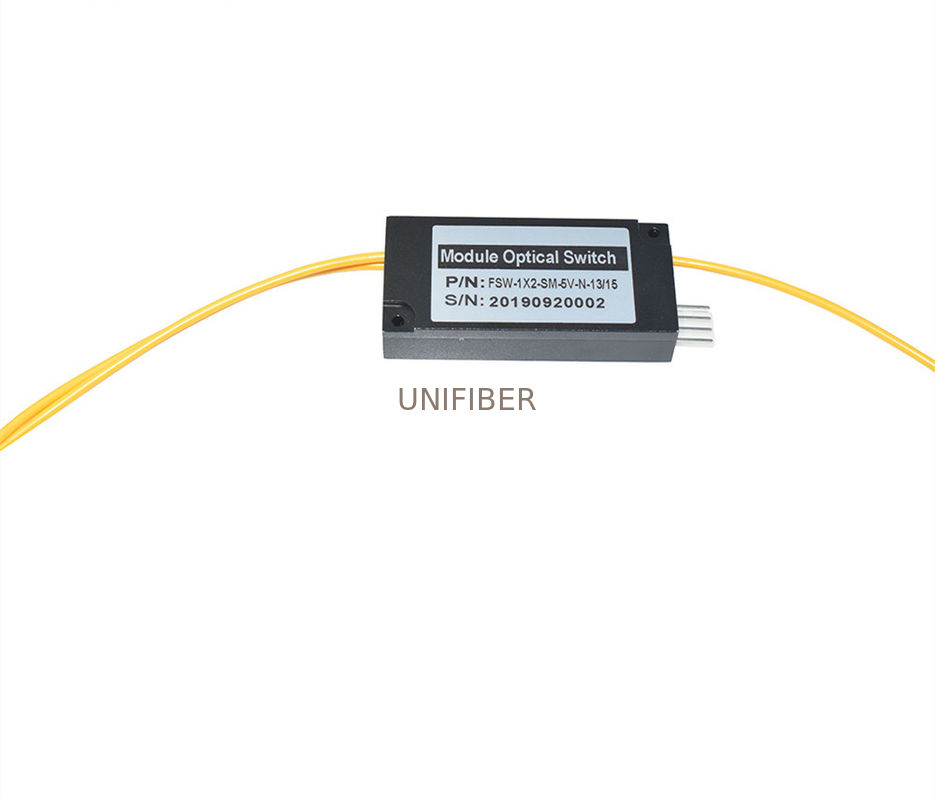

1310 commutateur optique mécanique 3V 5V de 1550nm 1x2, verrouillant ou Non-verrouillant le contrôle
appui mécanique du commutateur 1x2 optique toute la longueur d'onde à 1260nm~1650nm, il offre la fiabilité ultra-haute, la basse perte par insertion, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques sont très utilisés pour le réseau, la protection, la protection d'émetteur et de récepteur, le système de test de réseau et les instrumentations optiques.
|
Caractéristiques Basse perte par insertion de ♦ Gamme de longueurs d'onde large de ♦ Basse interférence de ♦ ♦ de forte stabilité, fiabilité élevée ♦ sans époxyde sur le chemin optique ♦ se verrouillant et Non-se verrouillant |
Applications Blocage de la Manche de ♦ Le ♦ configurable s'ajoutent/baisses Contrôle du système de ♦ Instrumentation de ♦ |
Paremeter technique
| Paramètres | FSW-1×2 | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | V | 3,0 ou 5,0 | |
| Vie | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+80 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 27× (W) 12.0× (H) 8,2 | |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Goupilles
| Modèle de contrôle | Chemin optique | Commande électrique | Capteur de statut | ||||||
| 1×2 | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 | |
| Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
| Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
Itinéraire optique
| Statut un | Statut deux |
|
|
|
Électrique
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 | ≥50mA | 125Ω |
| Non-verrouillage 5V | 4.5~5.5 | ≥40mA | 175Ω |
| verrouillage 3V | 2.7~3.3 | ≥70mA | 50Ω |
| Non-verrouillage 3V | 2.7~3.3 | ≥50mA | 70Ω |
L'information de commande
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
