Détails sur le produit:
Conditions de paiement et expédition:
|
| BANDE DE TRANSMISSION: | 1260 | 1625 nanomètre | BANDE DE RÉFLEXION: | 1644,5 | 1655,5 nanomètre |
|---|---|---|---|
| Type de connecteur: | SC LC | Puissance optique: | 27dBm |
| Perte par insertion (1260nm-1360nm): | DB 1,2 | Perte de retour (1260nm-1360nm): | DB 35 |
| Mettre en évidence: | Réflecteur optique de fibre de FBG,Réflecteur optique de fibre de Sc LC,réflecteur de grille de 1625nm Bragg |
||

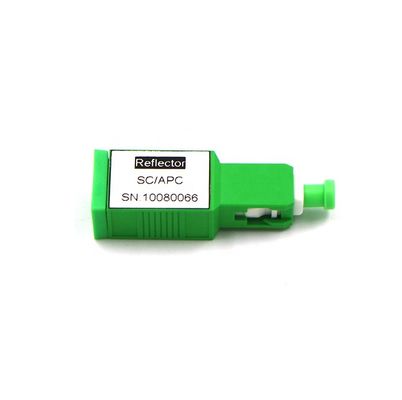

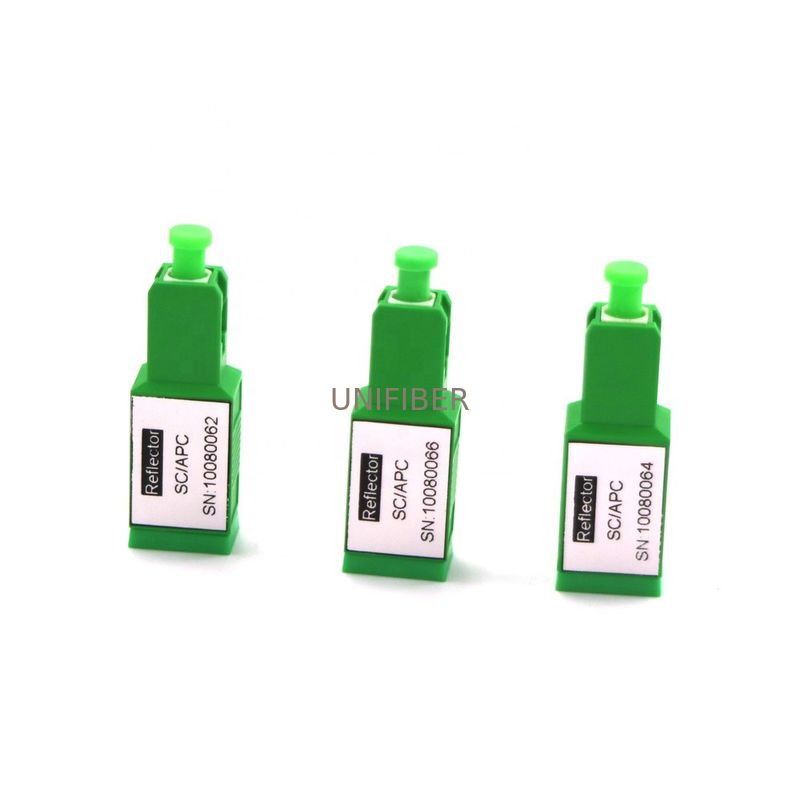

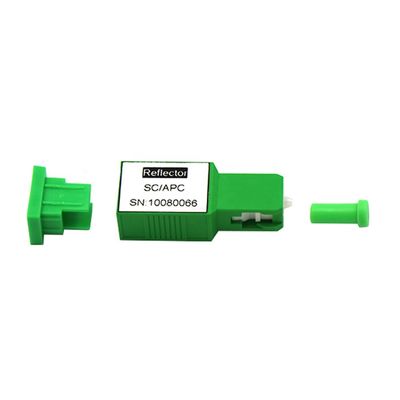

Réflecteur 1260-1625nm de râper optique de Sc FBG (grille de Bragg de fibre)
Le réflecteur de fibre, également connu sous le nom de filtre de grille de Bragg de fibre, est habituellement installé dans l'embout avant d'ONU de réseau optique. Combiné avec l'équipement d'OTDR, il peut réaliser la surveillance point par point (PTP) ou point-à-multipoint du réseau (PTMP) du lien optique, qui peut refléter l'anomalie de réseau rapidement et exactement ; Le réflecteur de la fibre de tresse de Sc (FBG) a les avantages de la basse perte par insertion, de la réflectivité élevée, de l'installation commode, etc., et est un circuit optique idéal pour la surveillance de lien réseau ; Il est très utilisé dans le réseau de PON, l'essai d'OTDR, l'essai central de salle des ordinateurs, le FTTX et d'autres domaines.
CARACTÉRISTIQUES
la grille incluse dans la fibre, libèrent de la pollution environnementale ;
fiabilité élevée, espérance de longue durée
La réflectivité est haute pour les bandes qui doivent être bloquées (au-dessus de 99,5%), près de la réflexion totale
La longueur d'onde de la bande de réflexion est commandée exactement (1643.5nm | 1656.5nm)
Dans le bord passe-bande de la transition la zone est très étroite (moins que 2nm), ce secteur est passe-tout ;
Utilisant la structure commune standard d'adaptateur, connexion facile ;
Spécifications :
| Article | Unité | Réflecteur de Sc FBG, type de tresse | ||
| Bande fonctionnante | Bande de transmission | nanomètre | 1260~1625 | 1260~1600 |
| Bande de réflexion | nanomètre | 1645~1655 | 1625~1650 | |
| Bande de transmission | L'IL | DB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
| ≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
| ≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
| >21 @1645~1655nm | >21 @1620~1630nm | |||
| ORL | DB | >35 @1260~1360nm | >35 @1260~1360nm | |
| >35 @1460~1600nm | >35 @1460~1580nm | |||
| >25 @1600~1625nm | >25 @1580~1600nm | |||
| Bande de réflexion | L'IL | DB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
| PDL | DB | ≤0.4 | ||
| Ondulation | DB | ≤0.6 | ||
| TDL | DB | ≤0.5 | ||
| Puissance optique maximum | dBm | ≤27 | ||
| Type d'olive | / | PC ou RPA | ||
| Type de fibre | / | Tube G657A1 et 900um lâche | ||
| Direction de transmission | / | Unidirectionnel | ||
| Température de fonctionnement | ℃ | -20~+70 | ||
| Humidité fonctionnante | %RH | 5~95 | ||
| Température de stockage | ℃ | -40~+85 | ||
