Détails sur le produit:
Conditions de paiement et expédition:
|
Fibre: | Unimodal | Application: | Conduit/enterrement aérien/direct |
---|---|---|---|
Compte de fibre: | 2-288 noyau | Paquet: | Tambour en bois |
Structure: | Tube lâche échoué | Blindé: | Bande en acier ondulée |
Surligner: | Câble blindé d'évasion de gaine de PE,Câble blindé non métallique d'évasion,Câble d'interface optique de fibre de GYXTW |

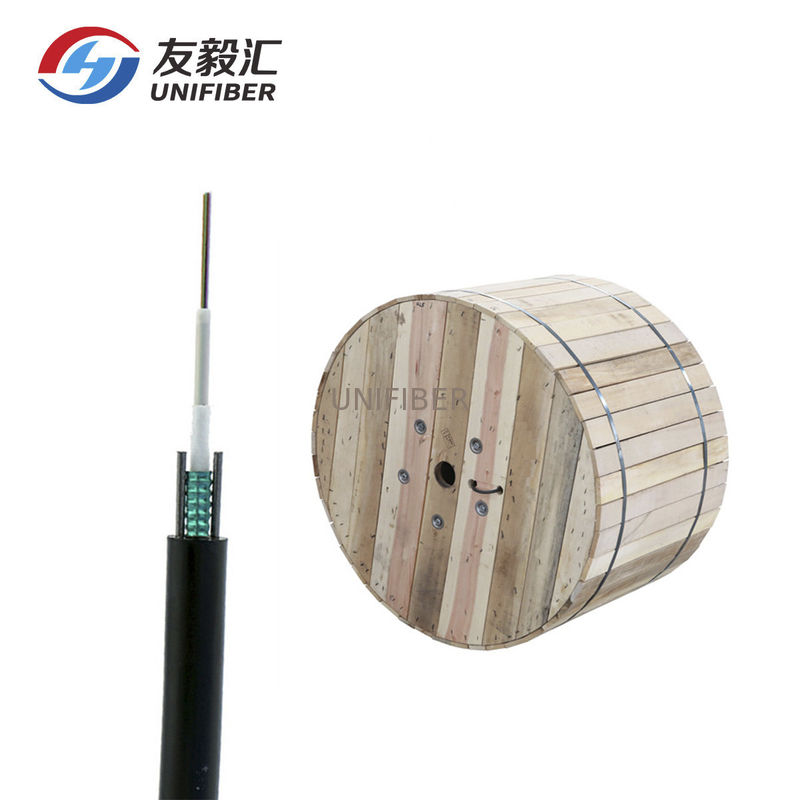

Gaine non métallique blindée extérieure GYXTW de PE du mode unitaire G652D de fibre de noyau aérien du câble optique 12/24/36/48
La fibre de 250μm est placée dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques
Tube lâche de haute résistance qui est hydrolyse résistante
Deux fils d'acier parallèles assurent la résistance à la traction
Installation de faible diamètre, légère et amicale
Écrasez la résistance et la flexibilité
Bonne représentation mécanique et de la température
Composé spécial de remplissage de tube assurer une protection critique de fibre
Amélioration de PSP étanche à l'humidité
Stockage/température de fonctionnement : -40℃~+70℃
Application
Utilisable dans le conduit/antenne
Paramètre de fibre
Non. | Articles | Unité | Spécifications | |
G.652D | ||||
1 | Diamètre de champ de mode | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diamètre de revêtement | μm | 124.8±0.7 | |
3 | Non-circularité de revêtement | % | ≤0.7 | |
4 | Erreur de concentricité de Noyau-revêtement | μm | ≤0.5 | |
5 | Diamètre de revêtement | μm | 245±5 | |
6 | Non-circularité de revêtement | % | ≤6.0 | |
7 | Erreur de concentricité de Revêtement-revêtement | μm | ≤12.0 | |
8 | Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
9 | Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Paramètres de câble
Articles | Caractéristiques | |
Compte de fibre | 2~24 | |
Fibre de revêtement colorée | Dimension | 250µm±15µm |
Couleur | Bleu, orange, vert, Brown, gris, blanc | |
Tube lâche | Dimension | 2.10mm±0.05mm |
Matériel | PBT | |
Couleur | Naturel | |
Porteur central | Diamètre | 1.0mm |
Matériel | Acier | |
Veste externe | Dimension | 8.0mm±0.1mm |
Matériel | PE | |
Couleur | Noir |
Caractéristiques mécaniques et environnementales
Articles | Unissez | Caractéristiques |
Tensio (long terme) | N | 600 |
Tension (à court terme) | N | 1500 |
Écrasement (long terme) | N/10cm | 300 |
Écrasez (à court terme) | N/10cm | 1000 |
Rayon de cintrage minimal (dynamique) | millimètre | 20D |
Rayon de cintrage minimal (charge statique) | millimètre | 10D |
La température d'installation | ℃ | -20~+60 |
Température de fonctionnement | ℃ | -40~+70 |
Température de stockage | ℃ | -40~+70 |
Paramètre technique
Compte de fibre | Diamètre de câble (millimètres) | Poids de câble (kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon (millimètre) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Caractéristiques de transmission | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 nanomètre | 3,0 | 3,3 | ||
1300 nanomètre | 1,0 | 1,0 | |||
1310 nanomètre | 0,36 | 0,4 | |||
1550 nanomètre | 0,24 | 0,23 | |||
Longueur d'onde mignonne- de câble (nanomètre) | ≤1260 | ≤1450 |
