Détails sur le produit:
Conditions de paiement et expédition:
|

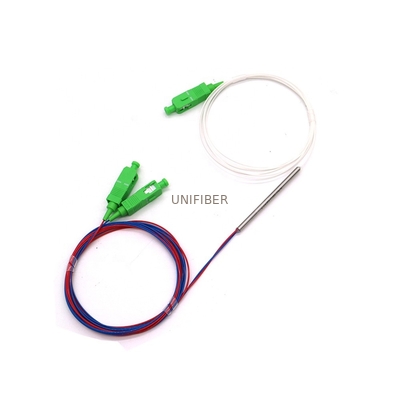

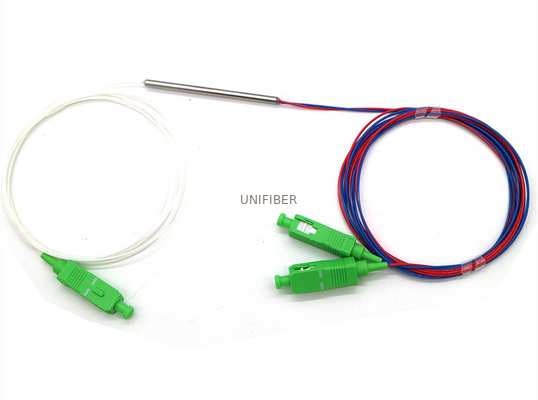

| Produit: | Coupleur de WDM de Mini Size de mode unitaire | Longueur d'onde: | 980/1550 ou 1310/1550nm |
|---|---|---|---|

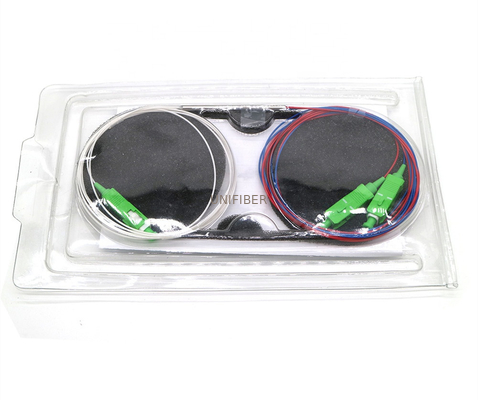

| Ports: | 1×2 ou 2×2 | Paquet: | Mini Steel Tube |
| Connector: | SC/APC or None | Fibre: | Mode unitaire G657A2 |
| Application: | Modules d'EDFA | ||
| Mettre en évidence: | Coupleur de WDM de mode unitaire,Haut coupleur de WDM d'isolement,Coupleur de fibre optique de modules d'EDFA |
||
La fonction et la représentation des mini coupleurs de WDM de taille sont identique que les coupleurs réguliers de WDM. Ces mini coupleurs de WDM de taille sont très utilisés dans des modules et des systèmes de communication d'EDFA.
Fonctionnalités clé
Mini taille
Isolement élevé
Bas PDL
Basse perte excédentaire
De forte stabilité et fiabilité
Applications
Modules d'EDFA
Systèmes de WDM
Instruments de essai
Caractéristiques
|
Type Paramètre |
980/1550 WDM | 980/1590 WDM | 1310/1550 WDM | |||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 980 et 1590 | 1310 et 1550 | |||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±10/20 | ±15 | |||
| Dimensions de paquet (Ф×L) (millimètres) | Ф2.4/3.0×30, Ф2.4×25 | Ф2.4×30 | ||||
| Catégorie | P | P | P | |||
| Perte par insertion (DB) | ≤0.25 | ≤0.35 | ≤0.25 | ≤0.35 | ≤0.25 | ≤0.35 |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥17 | ≥16 |
| PDL (DB) | ≤0.08 | ≤0.12 | ≤0.08 | ≤0.12 | ≤0.08 | ≤0.12 |
| Longueur d'avance de fibre | 0,8 mètres, d'autres sur demande | 1 mètre, d'autres sur demande | ||||
| Directivité (DB) | ≥55 | |||||
| Température de fonctionnement (℃) | -40 | +85 | |||||
| Configuration | 1×2 ou 2×2 | |||||
* les spécifications ci-dessus sont sans connecteur
des caractéristiques de *Other peuvent être faites sur la demande de client.
