Détails sur le produit:
Conditions de paiement et expédition:
|
| Produit: | Diviseur de PLC de P.M. | Longueur d'onde: | 980nm 1064nm 1310nm 1550nm |
|---|---|---|---|
| Ports: | 1x16 | Connecteur: | FC/APC |
| Type de paquet: | Tube ou module en acier d'ABS | Application: | Capteur de fibre |
| Mettre en évidence: | diviseur optique de PLC du 28H 1X,Diviseur optique de PLC de FC RPA,Polarisation maintenant le coupleur de fibre optique |
||

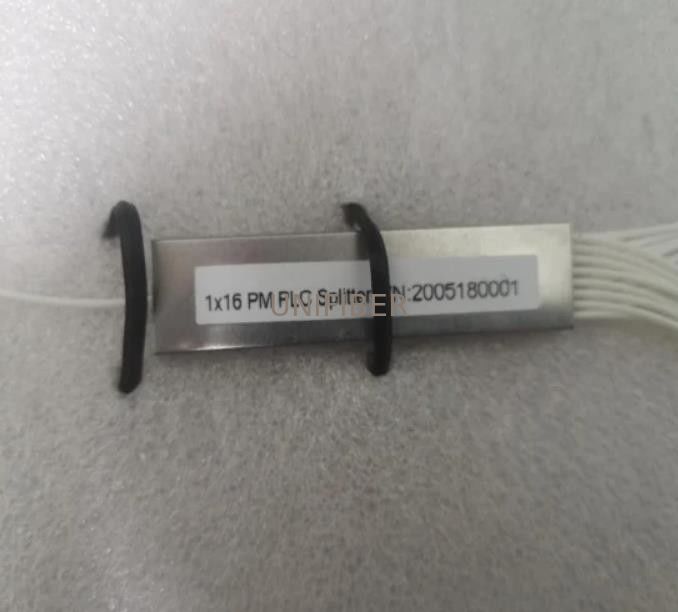

La polarisation maintenant le diviseur planaire du circuit d'onde lumineuse (PLC) est un type de polarisation maintenant le dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Le diviseur de PLC de P.M. maintient la polarisation du signal optique d'entrée. La polarisation maintenant le diviseur optique est un diviseur optique en lequel la polarisation des ondes lumineuses linéairement polarisées lancées dans la fibre est maintenue pendant la propagation, avec peu ou pas de cross−coupling de la puissance optique entre les modes de polarisation.

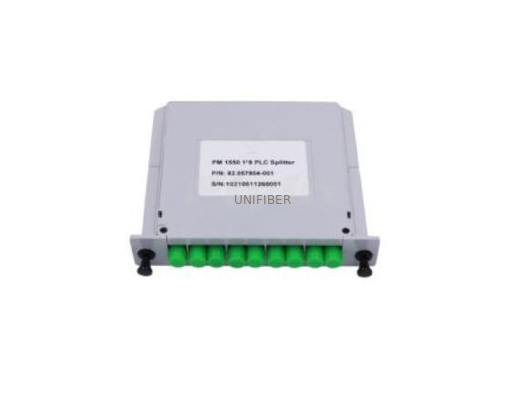

Unifiber offre une grande sélection les modules optiques de polarisation (P.M.) 1xN de diviseur de maintien et 2xN. Des diviseurs de P.M. sont fournis dans les configurations avec 2, 4, 8 et 16 canaux de sortie. Des fibres de P.M. sont collées sur les blocs de circuit de PLC utilisant des techniques d'alignement de multi-fibre de précision. Nos modules de diviseur comportent la basse perte par insertion, la basse dépendance de polarisation et le rapport élevé d'extinction de polarisation sur une gamme large de longueurs d'onde.
Caractéristiques
Bande large et température de fonctionnement
Rapport élevé d'extinction de polarisation
Bonne uniformité de division
Basse perte par insertion
La longueur du tresse : 1.0m comme défaut (également adapté aux besoins du client)
L'axe : L'axe lent comme défaut, axe rapide est également des availableApplications
Division ou combinaison de puissance de sortie des émetteurs utilisant la fibre de maintien de polarisation
Excellent pour le laboratoire et industriel
applications
Application aérospatiale et militaire
Capteur de fibre
Laser de fibre
Banc d'essai
| Paramètres | 1x2 | 1x3 | 1x4 | 1x6 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 |
| Longueur d'onde de fonctionnement (nanomètre) | 980nm, 1064nm, 1310nm, le besoin des clients 1550nm | |||||||||
| Perte par insertion (DB) | 3,8 | 6,2 | 7 | 9,4 | 10,2 | 12,6 | 13,5 | 15,8 | 16,6 | 21 |
| Perte Uniformit (DB) | 0,3 | 0,5 | 0,4 | 0,6 | 0,4 | 0,8 | 0,6 | 1,1 | 0,8 | 1,5 |
| Perte de retour (DB) | 55 | |||||||||
| Rapport d'extinction (DB) | 23 | 23 | 23 | 22 | 22 | 22 | 20 | 20 | 18 | 18 |
| Manipulation de puissance (mW) | Le besoin des clients 500,1000 | |||||||||
| Type de fibre | Le besoin des clients PM1310/PM1550 | |||||||||
| Connecteur | LC/APC, LC/UPC, FC/APC, FC/UPC, SC/APC, SC/UPCetc. | |||||||||
| Axe fonctionnant | Axe lent, le besoin des clients rapide d'axe | |||||||||
| Tolérance de longueur (%) | Le besoin des clients ±10 | |||||||||
| Température de fonctionnement (℃) | -20~75℃ | |||||||||
| Température de stockage (℃) | -45~85℃ | |||||||||
