| Produit: | Fibre nue unimodale de maintien du câble optique 250um P.M. de fibre de polarisation de PMF | Longueur d'onde: | 980nm 1310nm 1490nm 1550nm |
|---|---|---|---|
| Type de revêtement: | Double-couche, UV-acrylate | Diamètre: | 250um |

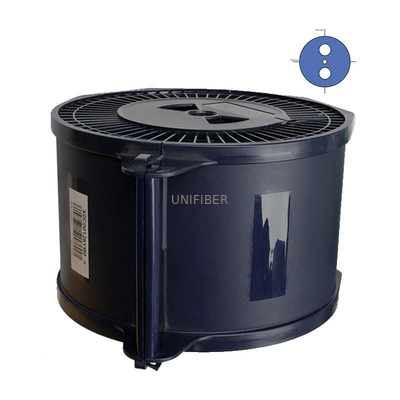

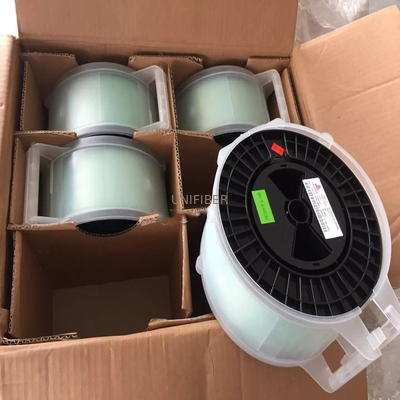

| Paquet: | 1KM/Reel | Alignement: | Axe lent ou axe rapide |
| Mettre en évidence: | Câble optique de fibre de PMF,câble optique de la fibre 250um,Fibre de maintien de polarisation unimodale |
||

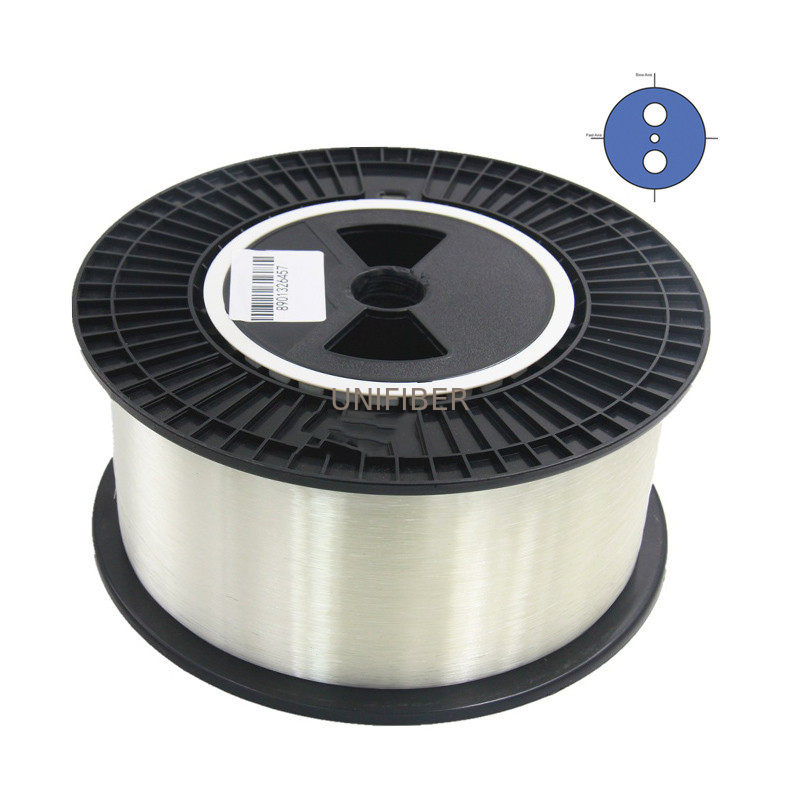

Câble optique de maintien 250um unimodal de fibre de polarisation de PMF
La fibre de maintien de polarisation (PMF) est particulièrement conçue pour les gyroscopes à fibres optiques (embrume) et les applications sensibles à la polarisation de composants. Ce genre de fibre d'objets exposés de basse atténuation extrêmement - et d'excellentes caractéristiques de biréfringence, et utilisations dans un grand choix d'applications exigeantes. PMF est fabriqué par le procédé de la déposition en phase vapeur de plasma de haute précision (PCVD). Ce processus produit des préformations avec des profils précis d'indice de réfraction, uniformité matérielle et les tolérances dimensionnelles fait, donc, des fibres avec d'excellentes tolérances de biréfringence, à faible atténuation et extrêmement serrées. Avec la double-couche, le revêtement UV-traité d'acrylate, fibre de maintien de polarisation a la représentation environnementale élevée de stabilité sur la température ambiante du ℃ -45 au ℃ +85 (- ℉ 49 à ℉ +185).
| Type de fibre | P.M. 980 125-12/250_C |
P.M. 1310 125-13/250_C |
P.M. 14xx 125-13/250_C |
P.M. 1550 125-13/250_C |
| Numéro de la pièce. | PM1015-A+ | PM1016-C+ | PM1018-A+ | PM1017-C+ |
| Propriétés optiques | ||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 | 1310 | 1400 - 1490 | 1550 |
| Longueur d'onde de coupe-o (nanomètre) | 800 - 970 | 1100 - 1290 | 1200 - 1380 | 1290 - 1520 |
| Diamètre de champ de mode (μm) | 6.5±1.0 | 9.0±1.0 | 9.8±1.0 | 10.5±1.0 |
| Atténuation (dB/km) | ≤ 2,5 | ≤ 0,5 | ≤ 0,5 | ≤ 0,5 |
| Longueur de battement (millimètres) | 3.0 - 5,0 | 3.0 - 6,0 | 4.0 - 7,5 | 4.5 - 8,0 |
| Entretien croisé typique à 4m (DB) | ≤-30 | ≤-30 | ≤-30 | ≤-30 |
| Entretien croisé à 1000m (DB) | ≤-25 | ≤-25 | ≤-25 | ≤-25 |
| Propriétés géométriques | ||||
| Diamètre de revêtement (μm) | 124,5 ± 1,0 | 124,5 ± 1,0 | 124,5 ± 1,0 | 124,5 ± 1,0 |
| Diamètre de revêtement (μm) | 245,0 ± 7,0 | 245,0 ± 7,0 | 245,0 ± 7,0 | 245,0 ± 7,0 |
| Non-circularité de revêtement (%) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Erreur de concentricité de noyau (μm) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| Type de revêtement | Double-couche, UV-acrylate | Double-couche, UV-acrylate | Double-couche, UV-acrylate | Double-couche, UV-acrylate |
| Propriétés mécaniques | ||||
| Température de fonctionnement (℃) | -45 à +85 | -45 à +85 | -45 à +85 | -45 à +85 |
| Essai de preuve (kpsi 100) | 100 | 100 | 100 |
100
|
