Détails sur le produit:
Conditions de paiement et expédition:
|

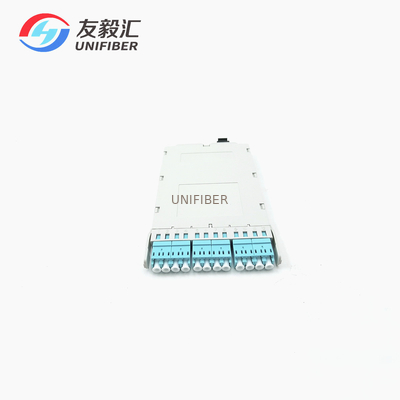

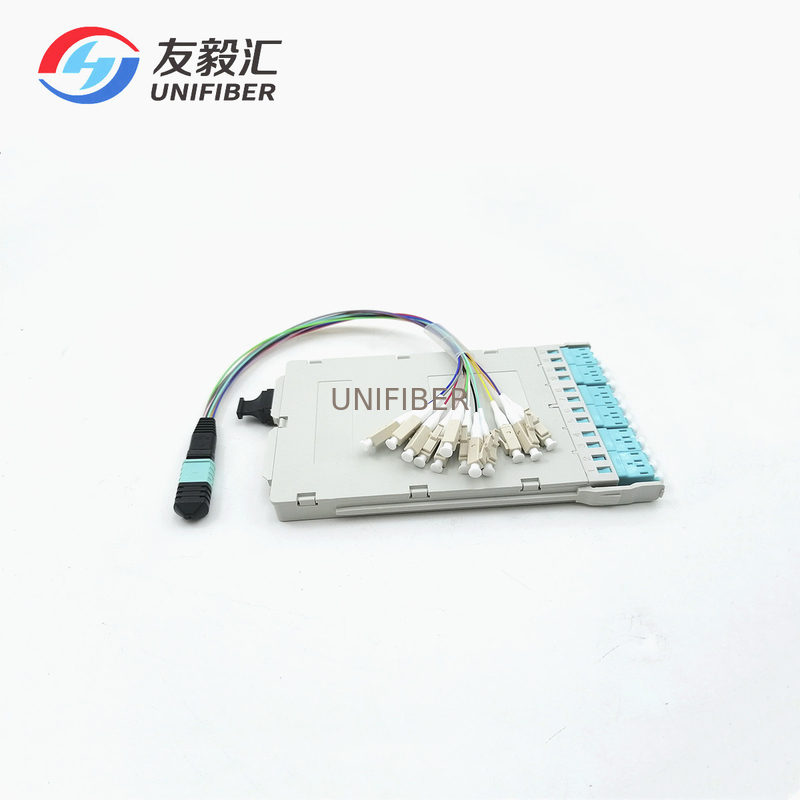

| Produit: | 12 module ultra à haute densité de cassette de la fibre MPO-LC | capacité: | noyau 12 |
|---|---|---|---|
| Type de fibre: | OM3 | Connecteur: | Mâle de MPO au duplex de LC |
| Polarité: | type B | Application: | Tableau de connexions à haute densité de MPO |
| Mettre en évidence: | module de cassette de 500N MPO,12 module de cassette de la fibre MPO,Module optique de cassette de la fibre Om3 |
||
Des câbles équipés de fibre de MPO/MTP sont terminés avec le connecteur de MPO/MTP sur les deux câbles d'end.MPO sont le meilleur choix pour les réseaux à haute densité de fibre. Elle est spécifiquement conçue pour l'Ethernet, le canal de fibre, le centre de traitement des données et les applications rapides d'Ethernet de gigabit. Le câble de harnais est employé pour relier 10G SFP+ dans un panneau d'adaptateur de MPO et le tronc de MPO.
Application :
MPO/MTP est la haute densité de fibre optique pré-relie le système qui est généralement utilisation dans trois secteurs.
· L'application de centre de traitement des données avec l'environnement à haute densité
· La fibre optique au bâtiment
· L'application interne de connecteur dans l'équipement de fibre tel que le diviseur,
· 40G/100G SFP et SFP
Caractéristiques :
Haute performance en IL et RL
4,8,12 et 24 arrêts et ensembles de connecteur de fibre
Conçu pour la basse perte et les applications standard de SM et de millimètre de perte
Solution économique pour le masse-arrêt de la fibre
Approprié à l'application de MPO/MTP
Câble rond robuste, câble ovale et options nues de ruban disponibles
Logements de code à couleurs disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur
| Type de connecteur | 12-Fiber ou 24Fiber MPO/MTP (non-goupillé) |
| Polonais | PC (MILLIMÈTRE) ; RPA (SM) |
| Logement de la couleur | Millimètre (beige), millimètre d'élite (Aqua), SM (vert), élite de SM (jaune) |
| Perte par insertion, typique (MTP/MPO) | DB du ≤ 0,10 |
| Perte par insertion, maximum (MTP/MPO) | DB du ≤ 0,3 |
| Perte de retour (SM de MTP/MPO) | PC >55dB ; APC> 60dB |
| Longévité (500 accouplements) | < 0=""> |
| Représentation de câble de fibre | |
| Type de fibre | OS2, OM1, OM2, OM3, OM4 OM5 |
| Compte de fibre | 12,24,48,72,96,144 noyaux |
| DB d'atténuation de fibre (OS2) | ≤0.38 ≤0.34Type maximum (1310nm) ≤0.25 ≤0.19Type maximum (1550nm) |
| DB d'atténuation de fibre (OM1) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB d'atténuation de fibre (OM2) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM3) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM4) | ≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Min.Bandwidth : Lancement excessif [Mégahertz-kilomètres] | OM1 ≥OM4≥3500 (850nm) du ≥500du ≥OM31500du ≥500du ≥OM2500du ≥500du ≥200(850nm)(1300nm)(850nm)(1300nm)(850nm)(1300nm)500(1300nm) |
| Min.Bandwidth : Largeur de bande modale efficace de laser [Mégahertz-kilomètres] | |
| OM3 ≥OM44700(850nm) du ≥2000(850nm) | |
| Diamètre extérieur | 12fiber : 3,0 ou 5.5mm ; 24fiber : 3,0 ou 5.5mm |
| Couleur externe de veste | OS2 (jaune), OM2 (orange), OM3 (Aqua), OM4 (pourpre ou Aqua) |
| Matériel externe de veste | LSZH, OFNP, OFNR |
| Résistance à la traction | >500N |
| Température de fonctionnement | -40 | +85°C |
