Détails sur le produit:
Conditions de paiement et expédition:
|

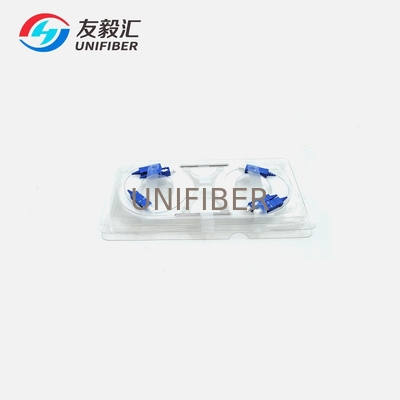

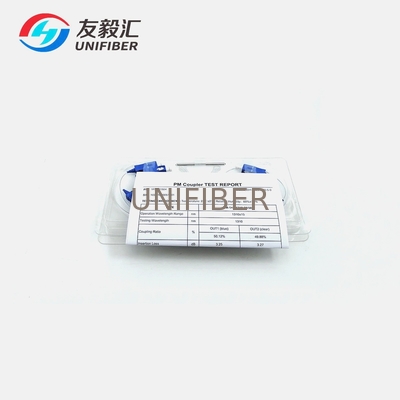

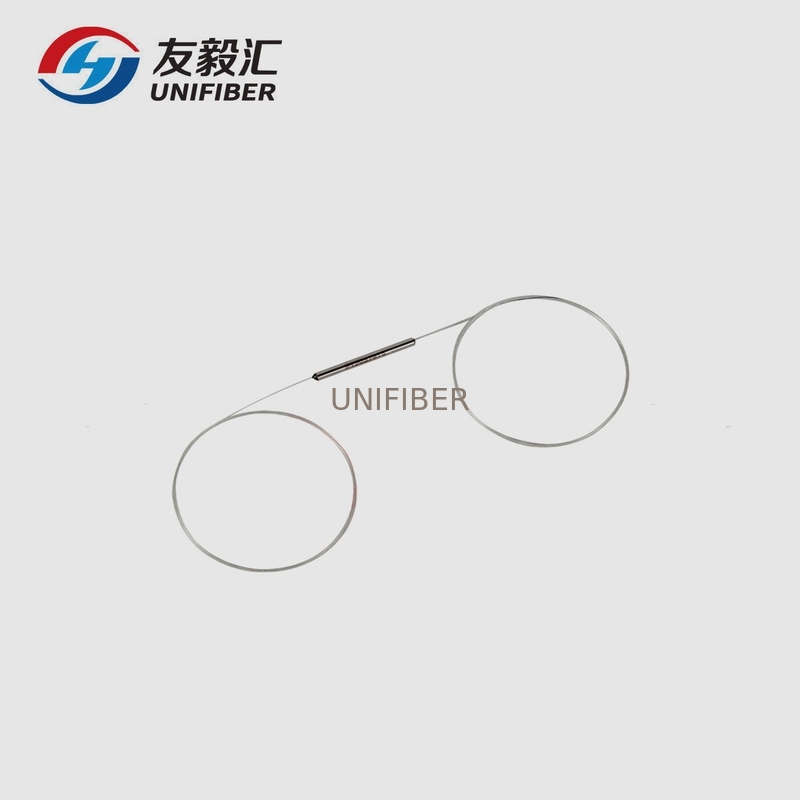

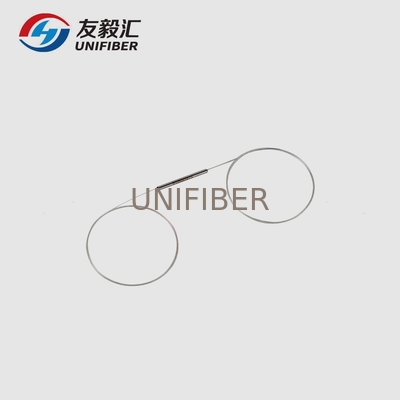

| Produit: | Couplings à fibres 1x2 PM | Ratio d'accouplement: | 50 à 50% |
|---|---|---|---|
| Fibre: | Fibre de particule de panda | Directivité: | >50db |
| ER: | >20dB | Taille: | 3 × 54 mm |
Résultats
| Paramètre | Spécification | |
| Longueur d'onde du canal (nm) | 1310, 1550 | |
| Distance entre les canaux (nm) | ± 15 | |
| Perte d'insertion (dB) | 50 à 50% | ≤ 3.8 |
| 30/70 | ≤ 6,1/2.3 | |
| 20/80 | ≤ 8,1/1.7 | |
| 10/90 | ≤ 11,5/1.2 | |
| 5/95 | ≤ 14,5/0.9 | |
| 3/97 et | ≤ 17,1/0.6 | |
| 2/98 | ≤ 18,5 / 0.5 | |
| 1/99 | ≤ 22,0/0.45 | |
| ER (dB) | Pour le CR>10% Port | > 20 |
| Pour 10%≥CR>1%Port | > 18 | |
| Pour CR≤1% Port | ||
| Directivité (dB) | > 50 | |
| Perte de rendement (dB) | > 50 | |
| Puissance de traitement maximale (Mw) | 500 | |
| Température de fonctionnement (°C) | -5 à +75 | |
| Température de stockage (°C) | -40 à +85 | |
| Type de fibre | Fibre de particule de panda | |
| Dimensions Φ × L ((mm) | 3×54 ou personnalisé | |
1) Les spécifications sont sans connecteurs. Pour les appareils avec connecteurs, IL devrait être de 0,3 dB plus élevé et ER devrait être de 2 dB plus bas.
2) Pour les connecteurs d'ajout du dispositif, la clé s'aligne sur l'axe lent si aucune exigence particulière ne s'applique.
Informations sur les commandes
| X | X | X | X | X | X | Les produits | X |
| Le mode | Grade | Longueur d'onde | Port | Type de fibre | Le paquet | Ratio | Connecteur d'entrée/sortie |
| 1 = coupleur de maintien de la polarisation |
P Une |
1 est égal à 1550 2 = 1310 |
1 est égal à 1x2. 2 est égal à 2x2.
|
1=Fibres nues 2 = 900um Tubes détachées 3 = 2 mm câble 4 = 3 mm câble |
1 est égal à 3x54 2 est égal à 3x60 3 est égal à 90x20x10 4 = 100 x 80 x 10
|
01 = 1/99 02=2/98 03=3/97 05 = 5/95 10 = 10/90 20 = 20/80 30 = 30/70 40 = 40/60 50 = 50 à 50 |
0 = Aucun 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = ST 6 = LC S = Spécifier |
