Détails sur le produit:
Conditions de paiement et expédition:
|

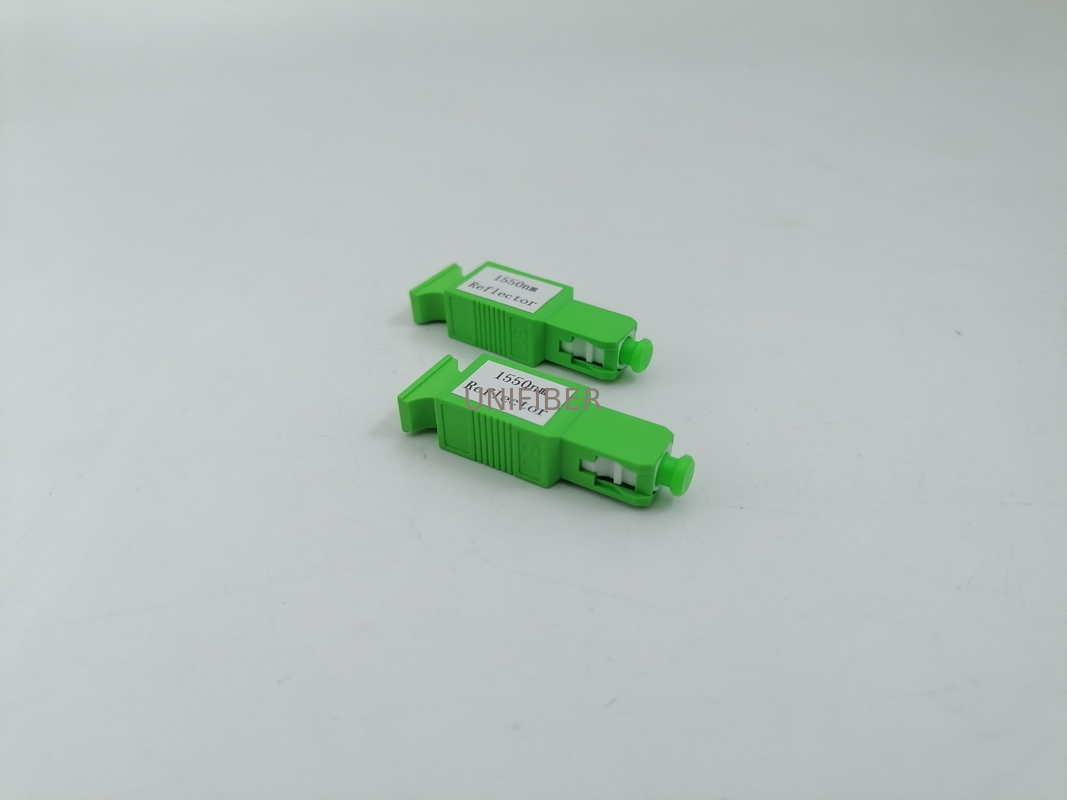

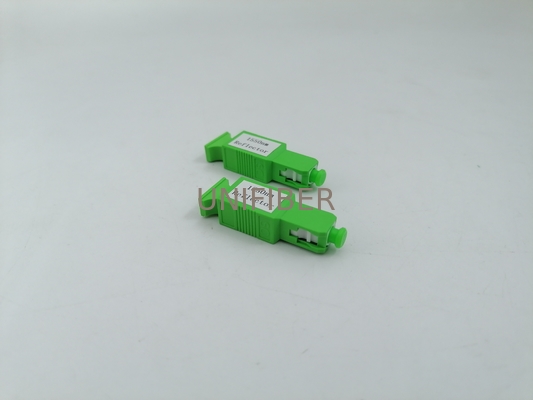

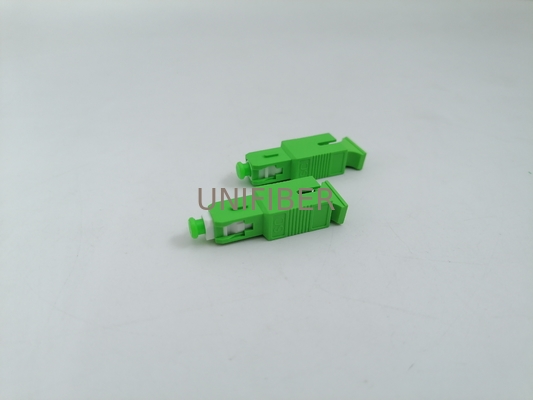

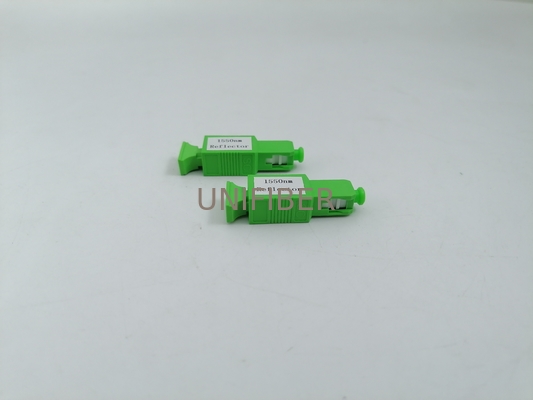

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
le réflecteur OTDR est situé sur tout le côté de l'unité de réseau optique (ONU) d'un réseau optique passif (PON), qui reflète le signal d'essai du OTDR sur le côté du terminal de ligne optique (OLT);tandis que le signal de circulation du système PON passera par le réflecteur avec très peu de perteLe réflecteur OTDR est utilisé pour aider à augmenter la sensibilité de l'OTDR pour vérifier la continuité optique d'un abonné et le dépannage.
Caractéristiques
Faible perte d'insertion et réflectivité à la longueur d'onde du trafic
Réflectivité élevée à la longueur d'onde d'essai
Facile à installer
Fiabilité exceptionnelle et stabilité environnementale
Compatible avec GPON, EPON, GEPON
Application du projet
Réseau FTTX
Résolution de problèmes FTTX
Spécification
| Paramètre | Spécification | ||
| Longueur d'onde | Bandes passantes | 1260 à 1360 et 1460 à 1600 et 1600 à 1625 | |
| Bandes de réflexion | 1644.5 à 1655.5 | ||
| Perte d'insertion (dB) | Passer la bande @ 1260-1360 | ≤ 14 | |
| Bandes de dépassement @1460-1600 | ≤ 14 | ||
| Bandes de dépassement @1600-1625 | ≤ 3.4 | ||
| La bande réfléchissante @1644.5~1655.5 | ≥ 21 ans | ||
| Perte de rendement (dB) | La bande réfléchissante @ 1260-1360 | ≥ 35 | |
| La bande réfléchissante @1460-1600 | ≥ 30 | ||
| La bande de réflexion @1600~1625 | ≥ 20 | ||
| La bande réfléchissante @1644.5~1655.5 | ≤ 10 | ||
| Perte liée à la polarisation (dB) | ≤ 03 | ||
| TDL (dB) | ≤ 05 | ||
| Le taux de change est calculé en fonction de l'indice de change. | ≤ 05 | ||
| Réglage de la puissance optique | 27 | ||
| Temps de prise (temps) | 500 | ||
| Connecteurs d'entrée/sortie | *SC/APC | ||
*Note: les types SC/UPC, LC/UPC et LC/APC sont tous disponibles sur demande.
