Détails sur le produit:
Conditions de paiement et expédition:
|

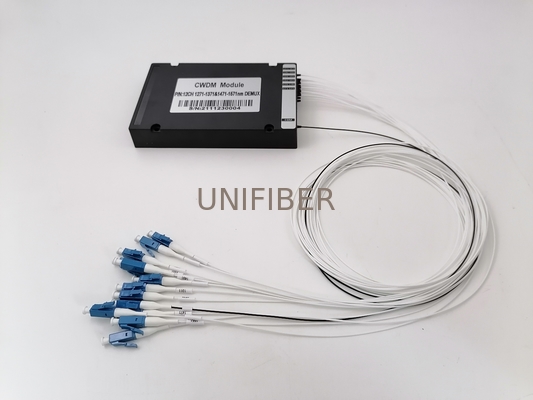

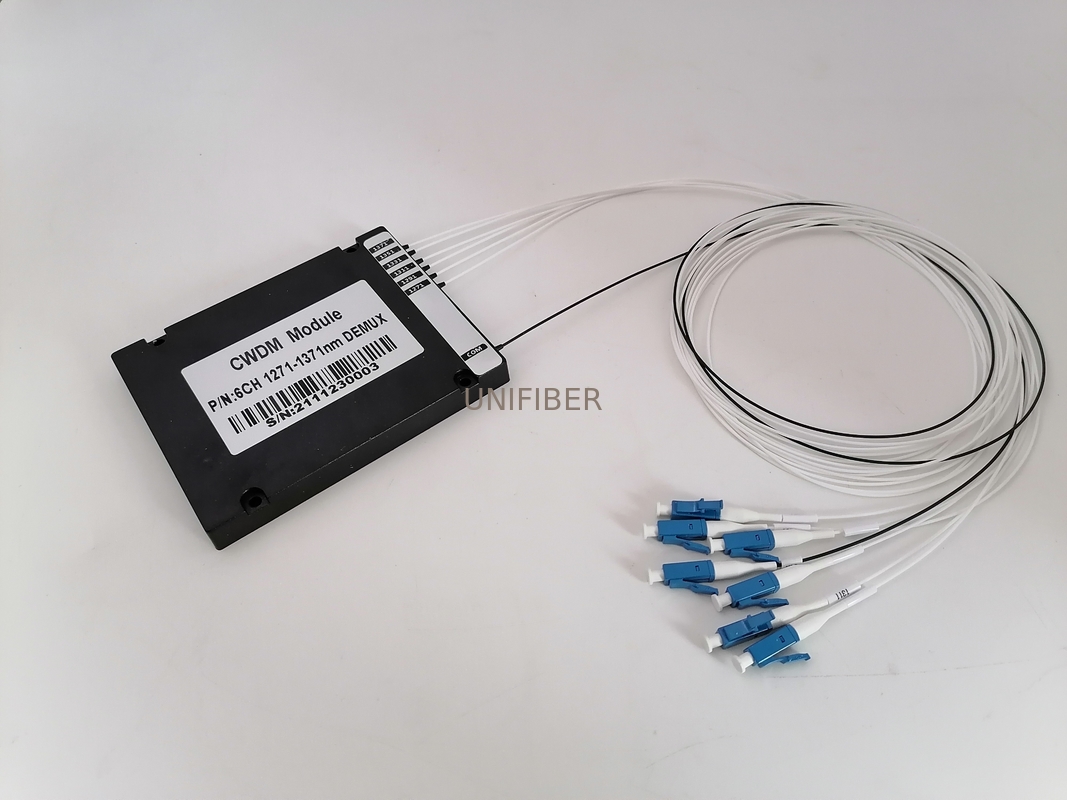

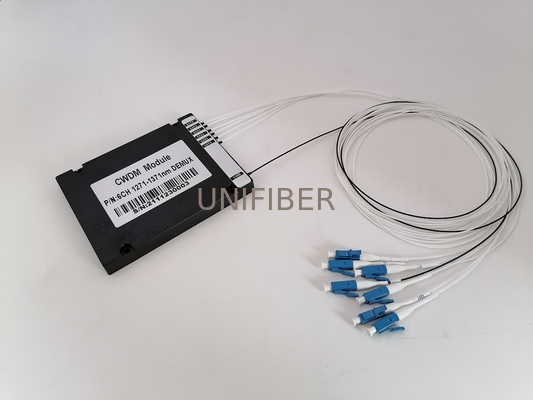

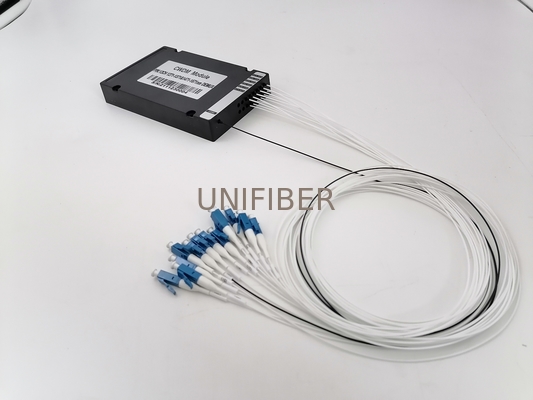

| Rroduct: | CWDM Mux Demux Module | No of Channels: | 4,8,16,18 |
|---|---|---|---|
| Package: | ABS module | Connector: | LC/UPC |
| Fiber Type: | 900um loose tube | Wavelength: | 1270~1610nm |
Caractéristiques
Haute stabilité et fiabilité
Faible perte d'insertion
Excellente isolation des canaux
Faible coût
Application du projet
Les canaux CWDM ajouter/déposer
CWDM
Liens optiques en fibre optique CATV
Accéder aux réseaux LAN
Les communications à courte distance
Spécification
| Paramètre | 4 canaux | 8 chaînes | 16 chaînes | ||||
| Le Mux | Démoux | Le Mux | Démoux | Le Mux | Démoux | ||
| Longueur d'onde du canal ((nm) | 1270 à 1610 ou 1271 à 1611 | ||||||
| Distance entre les canaux | 20 | ||||||
| La bande passante du canal (@-0,5dB largeur de bande (nm) | ≥ 13 | ||||||
| Perte d'insertion (dB) | ≤ 15 | ≤ 2.5 | Basse ≤ 3,5 Norme≤ 4.5 | ||||
| Isolement (dB) | À proximité | ≥30 | |||||
| Non adjacentes | ≥40 | ||||||
| Perte d'insertion Sensibilité à la température (dB) | ≤0.5 | ||||||
| Changement de température par longueur d'onde (nm/°C) | ≤0.002 | ||||||
| Perte liée à la polarisation (dB) | ≤0.2 | ||||||
| Mode de polarisation Dispersion ((ps) | ≤0.1 | ||||||
| Directivité (dB) | ≥50 | ||||||
| Perte de rendement (dB) | ≥45 | ||||||
| Puissance de traitement maximale (mW) | 300 | ||||||
| Température de fonctionnement ((°C) | -10 à +70 | ||||||
| Température de stockage (°C) | -40 à +85 | ||||||
| Dimension de l'emballage (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19 pouces et 1U | |||||||
1Les spécifications ci-dessus sont pour les appareils sans connecteur.
2Les spécifications peuvent changer sans préavis.
